برای تهیه و تولید مدارک ابزار دقیق به ترتیب زیر عمل می کنیم:

1-مدارک design criteria یا شرح حال کلی پروژه

معمولا این مدارک توسط کارفرما در بیسیک پروژه به ما ارائه می شود. در این مدرک خلاصه ای از آنچه در ابزار دقیق بایستی انجام شود ذکر می گردد مانند مشخصات فنی تجهیزات، مناطق خطر، انواع کابلها، معماری سیستم کنترل و ...

2-مدرک مشخصات فنی تجهیزات یا specification

به این مدرک اصطلاحا اسپک می گویند. در این مدرک به طور خاص در مورد مشخصات فنی یک تجهیز صحبت می شود به عنوان مثال specification for control valve در مورد شیرهای کنترلی صحبت میکند. مثلا نواع عملگر یا اکچوایتور که پنوماتیک یا هیدرولیک باشد، نوع ولو که گلاب یا پروانه ای باشد، نوع جنس بدنه، مشخصات فنی پوزیشنر، seat,plug و .... در این مدرک ذکر میشود. بنابراین خلاصه specification در مدرک design criteria آمده است

3-مدرک دیتاشیت datasheet

دیتاشیت به معنی برگه فنی است. که معمولا در یک صفحه مشخصات فنی تک تک تجهیزات در آن گفته میشود. به عنوان مثال در specification در مورد همه control valve ها صحبت میشود ولی در datasheet به طور خاص درباره هر کنترل ولو جداگانه صحبت می شود. ممثلا ممکن است که 10 کنترل ولو در یک پروژه باشد و سایزهای 2 اینچ 4 اینچ 10 اینچ و ... داشته باشند. سرعت عبور سیال از هر کدام متفاوت بوده و Cv های متفاوت داشته باشند

4-استخراج instrument list یا index از مدارک P&ID

گروه پروسس اقدام به تولید مدارک piping and instrumentation diagram یا اصطلاحا p&id می کند.

پس از آن ابزار دقیق از داخل این مدرک، کلیه تجهیزات خود اعم از گیج ها، ترنسمیترها، ولوهاو ... را استخراج کرده و در مدرک instrument list آنها را لیست میکند

5-ورود اطلاعات به نرم افزار intools

برای طراحی و محاسبات تجهیزات ابزار دقیقی بهترین نرم افزار intools است در این نرم افزار کلیه تجهیزات ابزار دقیقی وارد شده و محاسبات مربوطه و دیتاشیتها از آن استخراج می شود

6-محاسبات ابزار دقیق

اصولا در ابزار دقیق محاسبات زیادی وجود ندارد. عمده محاسبات عبارتند از:

محاسبه سایز control valve

محاسبه سایز orifice

محاسبه سایز psv

محاسبه سایز thermowel

نرم افزار اینتولز قادر به محاسبه کلیه اقلام فوق می باشد

7- تهیه نقشه ها:

عمده نقشه های ابزار دقیق به شرح ذیل است:

نقشه مسیر کابلها cable route

نقشه نحوه اتصالات تجهیزات ابزاردقیق به تجهیزات پایپینگ و پروسسی با نام هوکاپ

نقشه نحوه اتصال اتصال کابل به تجهیزات با نام termination diagram

نقشه تجهیزات داخل اطاق کنترل با نام control room layout

نقشه معماری سیستم کنترل control system architectural

نقشه لوپ های ابزار دقیق instrument loop diagram

نقشه لاجیک سیستم کنترل control system logoc diagram

8-تهیه لیست ها

در این بخش لیست مدارک اعم از لیست کابلها، گلندها و ... از روی instrument index و layout ها استخراج می شود

9- تهیه مدارک خرید MR: material requisition

 در این قسمت لازم است برای خرید هر تجهیزی مدرکی با نام material requisition  یا RFQ : request for quotation تهیه گردد که شامل:

لیست تجهیزات مورد نیاز

لیست مدارکی که سازنده(وندور) بایستی از روی آنها تجهیز را بسازد و ما به او می دهیم

لیست مدارکی که سازنده بایستی تهیه کند و ما چک کنیم vendor document

10 مقایسه پیشنهادات فنی سازندگان TBE

بعد از اینکه سازندگان MR را دریافت کردند پروپوزالهال فنی خود را ارائه می دهند. ما این پروپوزالها را برررسی می کنیم و در صورت نیاز TC: technical clarification می فرستیم. سازنده سوالات ما را پاسخ داده و TCR :technical clarification reply می دهد.

در نهایت جواب نهایی همه سازندگان در مدرکی به نام TBE:technical biid evaluation در کنار هم قرار گرفته و امتیازات فنی به ایشان داده  میشود.

فیلم آموزشی فارسی نحوه تهیه مدارک ابزار دقیق

روش تهیه و تولید نقشه های ابزار دقیق instrument list index و دانلود دیتاشیت

مدرک   Instrument List که در پروژه های مختلف بنام Instrument Schedule یا Instrument Index معروف می باشد یک لیست کامل از کلیه اطلاعات هر یک از اجزای لوپهای ابزاردقیق شامل تجهیز Component و تابع Function می باشد.

این لیست علاوه بر اطلاعاتی از قبیل شماره شناسائی Tag No ، سرویس ، رنج ، واحد اندازه گیری Unit ، شماره خط یا تجهیزی که روی آن نصب شده است Equipment or Line No و هشدارها Alarm شامل لیست کلیه مدارکی که به هر نحو شامل اطلاعاتی از آن ابزاردقیق می باشد از قبیل اطلاعات خرید ، نصب و راه اندازی نیز هست. بعنوان مثال شماره نقشه P&ID ، شماره مدرک و صفحه Data Sheet ، شماره مدرک و صفحه Loop Diagram ، شماره مدرک Hook Up ، شماره نقشه Instrument Location Layout و..... از جمله اطلاعاتی است که در یک Instrument List خواهد بود.

   Instrument List می بایست بصورت حروف الفبا و براساس شماره شناسائی مرتب شود. بعبارت دیگر لوپهای ابزاردقیق ابتدار براساس حروف الفبا و سپس براساس شماره شناسائی مرتب می گردند.

همچنین می بایست در نظر بگیریم که کلیه اجزای و توابع یک لوپ پشت سرهم بیایند و نحوه مرتب نمودن از سنسور به اطلاق کنترل و سپس از اطلاق کنترل به المان نهائی کنترل می باشد.

 به عنوان مثال در ذیل نحوه مرتب نمودن یک مدرک  Instrument List نمایش داده شده است.

AT 005

AI 005

FT 002

FI 002

FAL 002

FT 003

FI 003

شروع تهیه نمودن این مدرک پس از انتشار شدن P&ID بوده و تقریبا تا انتهای پروژه می بایست بر روی آن کار نمود و در انتهای پروژه نهائی خواهد گشت.

با توجه به وجود نرم افزارهائی جدید طراحی از جمله Intools مدرک Instrument List بعنوان پایگاه داده Data Base مهندسی ابزاردقیق بوده و تهیه آن بصورت خودکار می باشد.

امروزه در کلیه پروژه ها یک Data Base برای ابزاردقیق  تهیه می گردد که در آن اطلاعات بیشماری از ابزاردقیق های پروژه تعریف می گردد و مدرک  Instrument List  و یا Instrument Index خود بخشی از این Instrument Data Base میباشند.و در اکثر پروژه به خاطرحضور در لیست مدارک است که منتشر می شود و با توجه به داشتن Data Base مذکور کاربردی در زمان نصب  و راه اندازی صنایع پس از اتمام مهندسی نخواهد داشت.

در ذیل اطلاعاتی که در یک Instrument List مستقیما می بایست بیاید نشان داده شده است.

Basic Data :  Tag Number  , Function  , Service ,  Line No or Equipment No , I/O Type

Technical Data : Calibration Range , Units , Rating , Power 24VDC or 120VAC , Location

Index Data : P&ID , Loop Sheet Number , Installation Plan Number

Connection Data : Junction Box , Marshalling Panel , I/O Rack Address

Maintenance and Operations : Stores or Stocking Number , Calibration Data , Manufacturer , Model Number , Vendor , Purchase Order , Receiving Report Number

Construction Data : Calibration or Shop Approved , Installed Date , Commissioning Date , Turnover Date





فیلم آموزشی فارسی نقشه خوانی p&id برای ابزار دقیق (کلیک کنید)

روش شماره گذاری تجهیزات ابزار دقیق در نقشه ها

شماره گذاری تجهیزات ابزاردقیق بر روی P&ID با استفاده از استاندارد ISSA5.1 صورت می پذیرد .

بدینصورت که اولین حرف همواره نشانگر نوع متغییر پروسس می باشد. در ذیل به تعدادی از آنها اشاره شده است.

F - Flow

L - Level

P - Pressure

T - Temperature

هرگاه متغییرپروسس در لیست معرفی شده از طرف استاندارد نباشد از حرف X استفاده می کنیم.

حرف دوم ، نوع تجهیز را مشخص می کند. در ذیل به تعدادی از آنها اشاره شده است.

I - Indicatror

S - Switch

T - Transmitter

V - Valve

حرف سوم و چهارم که بصورت ترکیبی با حرف دوم می آیند توابع تجهیز را مشخص می نمایندکه در ذیل به تعدادی از این ترکیب ها اشاره شده است.

FRC - Flow Recorder Controller

LICA - Level Indicating Controller Alarm

PSHL - Pressure Switch High Low

TIT - Temperature Indicating Transmitter

همچنین با این حروف تعدادی عدد نیز جهت نمایش شماره واحد و نیز شماره ترتیبی تجهیز بکار می روند.

پیشنهاد استاندارد ISA در این است که شماره ترتیبی هر یک از متغییرهای پروسسی بصورت مجزا آورده شود. بعبارت دیگر برای لوپ فلو می توانیم FIC - 101 داشته باشیم در صورتی که همزمان برای لوپ فشار و دما هم لوپهای TI - 101 و PIC - 101 داشته باشیم

فیلم آموزشی فارسی نقشه خوانی p&id برای ابزار دقیق (کلیک کنید)

دانلود رایگان جزوه روش تهیه مدارک و نقشه های ابزار دقیق و نقشه خوانی

دانلود رایگان جزوه روش تهیه مدارک و نقشه های ابزار دقیق و نقشه خوانی
دانلود

فیلم آموزشی فارسی نقشه خوانی p&id برای ابزار دقیق (کلیک کنید)

دانلود جزوه آموزش اصول نقشه خوانی ابزار دقیق P&ID PFD آشنایی با انواع نقشه هوکاپ

با ارائه سمینار نکات نحوه ی خواندن p&id  در خدمت شما هستم
در ابتدا به تعریف چندتا از مدارک مهم پروژه می پردازیم

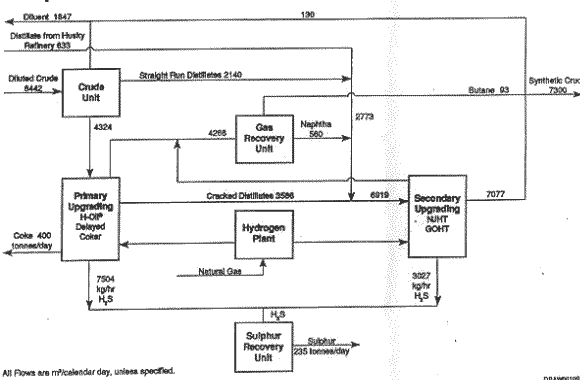

BFD  (block flow diagram)
 این مدرک برای توضیح کلی سایت بکار می رود که درآن از بلوک ها و خطوط ارتباطی بین آن ها که روند کلی  واحد ها را نشان می دهد تشکیل می شود.

فیلم آموزشی فارسی نقشه خوانی p&id برای ابزار دقیق (کلیک کنید)

PFD    (Process Flow Diagram)
PFD  جز مدارک اولیه و بسیار با اهمیت واحد های صنعتی می باشد که برای نشان دادن تجهیزات اصلی و   نحوه انجام فرایند های اصلی واحد بکار میرود در واقع PFDخطوط اصلی جریان از ورود تا خروج با مشخصات پروسسی مانند دما ،فشار، دبی جریان و ویسکوزیته را شامل میشود. که پیشنیاز برای نگارش مدرک p&id   می باشد وبرای درک کلی فرایند ها بسیار مهم است
محتویات PFD:
PFD بایستی شامل آیتمهای زیر باشد ولی فقط به همین موارد محدود نمی‌شود:
1)همه خطوط فرایند ،تایسسات و شرایط کاری لازم برای بالانس جرمی و حرارتی
2) خطوط تاسیسات و نوع آنها که به طور مستمر در battery limits استفاده می‌شوند.
 3 (دیاگرام های تجهیزات که بر طبق جریان فرایند و شماره تجهیزات آرایش می‌یابند.
4)تجهیزات کنترلی ساده مرتبط با والوهای کنترلی و موارد مشابه
5)آنالیزورهای اصلی فرایند
6)شرایط کاری حول تجهیزات اصلی
7)نرخ حرارت همه تجهیزات انتقال حرارت
8)تغییر شرایط فرایندی در خطوط فرایند جریان مانند نرخ جریان، فشار و دمای کاری و غیره
9)همه شرایط کاری متناوب
10)جدول موازنه مواد
موارد زیر به صورت کلی در PFD نشان داده نمی‌شود مگر در موارد ویژه:
1)خطوط فرعی فرایند که معمولا در عملکرد نرمال مورد استفاده قرار نمی‌گیرند و همچنین تجهیزات فرعی مانند والوهای بلوکی و شیرهای اطمینان و ...
2)ارتفاع تجهیزات
3)همه تجهیزات یدکی
4)تجهیزات انتقال حرارت ،پمپها،کمپرسورها و غیره که به صورت سری یا موازی کار می‌کنند بایستی به صورت یک واحد نشان داده شوند.
5)اطلاعات پایپینگ مانند سایز ، orifice plates،صافیها و دسته بندی آنها به خطوط سرد و گرم
6)ابزارآلات دقیقی که به کنترل اتوماتیک مرتبط نیستند .
7)ابزارآلات سیستم Trip (به خاطر اینکه در مرحله تهیه PFD قابل تعیین نمی‌باشند)
8)محرک (گرداننده) ماشینهای دوار بجز در مواردی که برای خط کنترل شرایط فرایند مهم می‌باشند .
9)هرگونه اطلاعات ابعادی روی تجهیزات مانند قطر داخلی،ارتفاع ،طول و حجم.قسمت داخلی تجهیزات بایستی در صورتی نشان داده شود که برای فهم عملکرد تجهیزات مورد نیاز باشد .



  P&Id (piping and instrument diagram)
دیاگرامی است فرایندی که براساس PFD  تهیه می گردد ودر آن  به اقلام لوله کشی و مشخصه های فنی آن ،ادوات ابزار دقیق وکنترلی و همچنین جزئیات ایمنی اشاره دارد
در واقع P&ID  ترکیب کاری  بین واحد های  process   ،piping   و instrument  می باشد .
نکته :P&ID یک دیاگرام کلی از unit  ویا plant   است امانقشه نیست که دارای ابعاد و اندازه باشد یعنی از ان نمی توانیم به فاصله تجهیزها از هم و یا محل تجهیزها پی ببریم واین که P&ID در دسته مدارک detail design   می باشد.
#مواردی که در P&ID نمایش می دهیم
کلیه تجهیزات مکانیکی
تمام شیرها ومدل آن ها
 کلیه تجهیزات ابزار دقیق همراه با مشخصات و نقش آنها
قطر لوله –جنس لوله- –و مشخصات عایق لوله_ همه اتصال بین سنسور ها ومحرک ها
روش های اتصال (جوشی، فلنجی و...) باز ویا بسته بودن نرمال آن ها
خطوط ورودی و خروجی (مثل funnelو...)

برای خواندن هر P&ID   باید به legend   یا راهنمای مخصوص به خودش  مراجعه کنیم البته اکثر نقشه ها  سینبل هایش شبیه هم هستند اما برای اطمینان هم که شده برای خواندن نقشه به راهنمای مخصوص خودش مراجعه کنید.
در این سمینار به بررسی جزئیات یک دیاگرام P&ID به همراه legend مربوط به خودش میپردازیم. و سعی
برآن شده تا تمام سینبل های رایج را نشان دهیم.

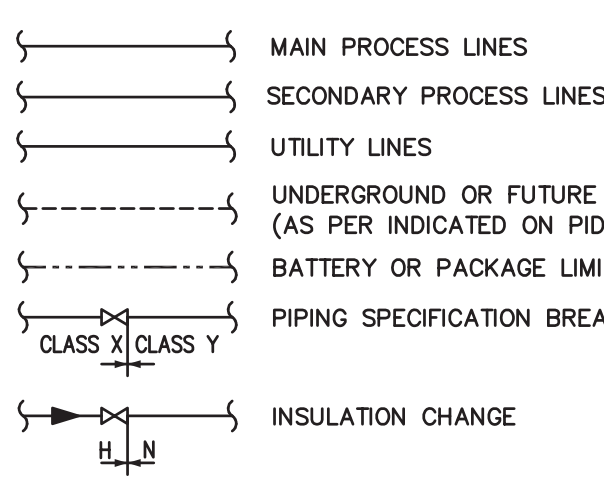

خطوط انتقال



1 .برای نشان دادن مسیر لوله کشی فراندی و خطوط کمی از خطوط ممتد استفاده میکنند
2. برای نشان دادن خطوط زیر زمینی خط چین استفاده میکنند



3.خطوط انتقال داده برای ادوات ابزار دقیق با خط دو نقطه نشان می دهند
4.دو شکل آخر هم نشان دهنده ی تغییر کلاس خط و همچنین تغییر نوع عایق خط درمسیر میباشد.

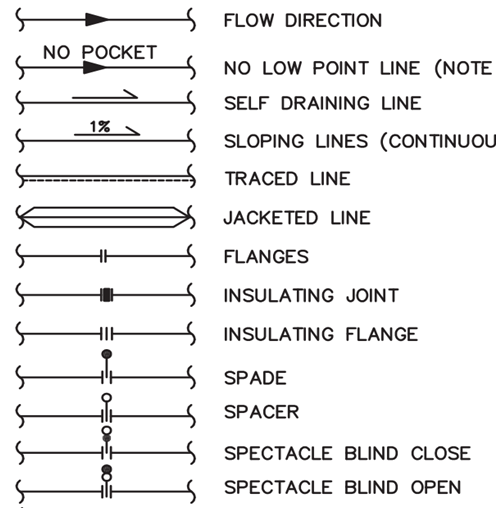

1. برای نشان دادن جهت جریان از علامت فلش استفده می شود
2. No Pocket به معنی این است که مسیر لوله کشی باید عاری از هرگونه Liquid Pocket   و Air Pocket    باشد به بیان دیگر سیال باید آزادانه حرکت کند اصظلاحا سیال باید سوار بر خط باشد و در اثر وزن خودش حرکت کند..
3 Self drain   همانند قبلی است با این تفاوت که No poket  کل خط را شامل می شود اما Free drain  از یک تجهیز یا کامپوننت تا تجهیز و کامپوننت بعدی را فقط شامل می شود.

Sloping line.4
بیان کننده خطوط شیب دار می باشد که در این جا شیب 1% را نشان داده است یکی از خطوط شیب دار معروف سایت خط Stack flare است.

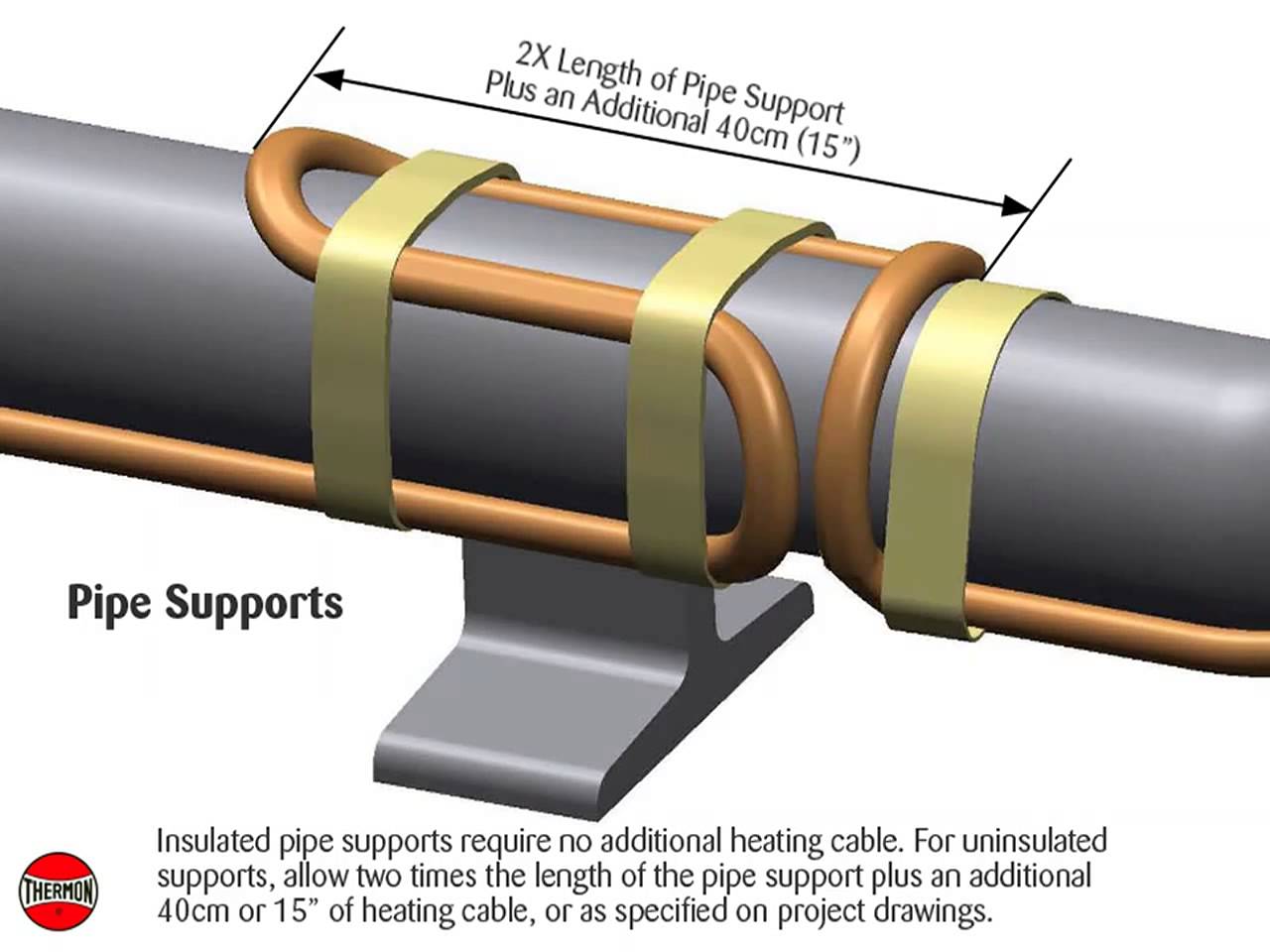

5. در بعضی از خطوط در زیر خط ممتد پروسس ، خط چین کشیده شده است که بیان گر آن است که خط با Tracer ها در حال تبادل حرارت است (عموما برای جلوگیری از افت دما درطول خط از بخار داغ (Super heat )  استفاده می کنند.

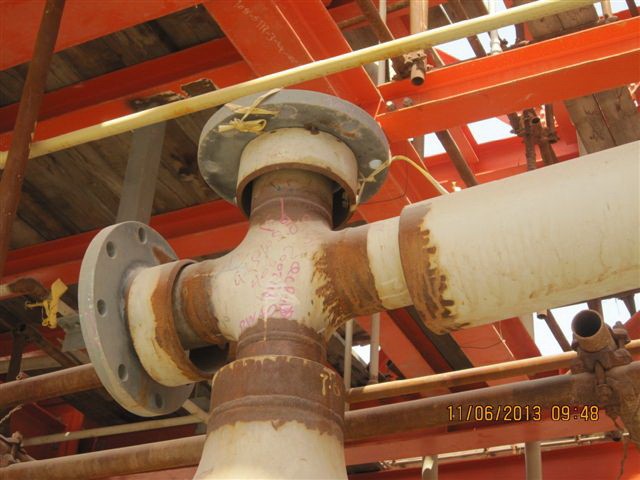

Jacket line .6   هم یک نوع تبادل حرارتی است که به طور خلاصه از دو لوله با قطر های متفاوت تشکیل شده که بخار به طور مستقیم از بین لوله می گذرد .که ازورودی بخار داغ و خروجی بخار کندانس در طول مسیر تشکیل شده است.





7.علامت دوخط عمود بر خط اصلی نشانگر اتصال فلنجی است.

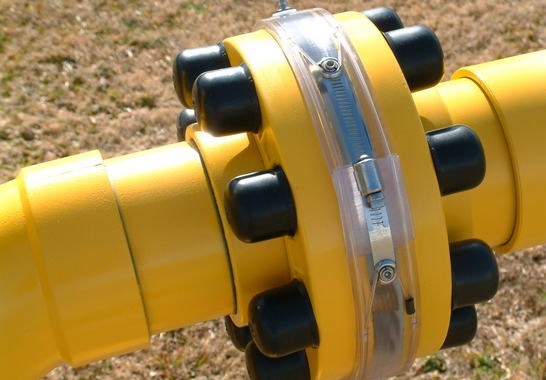

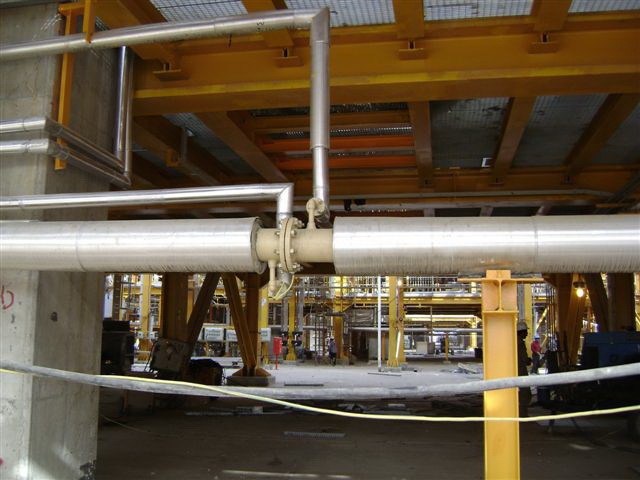

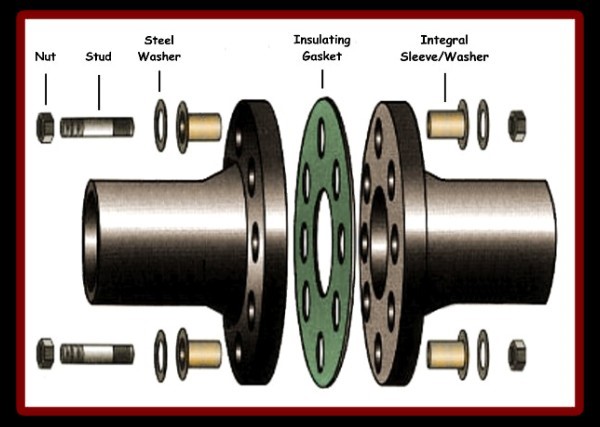

8.در دو سینبل بعدی نماد اتصالات ایزوله شده مانند Insulation Flange   را می بینیم که برای حفاظت کاتدی از اتصال دو جنس متفاوت ویا اتصال به زمین استفاده می شود.

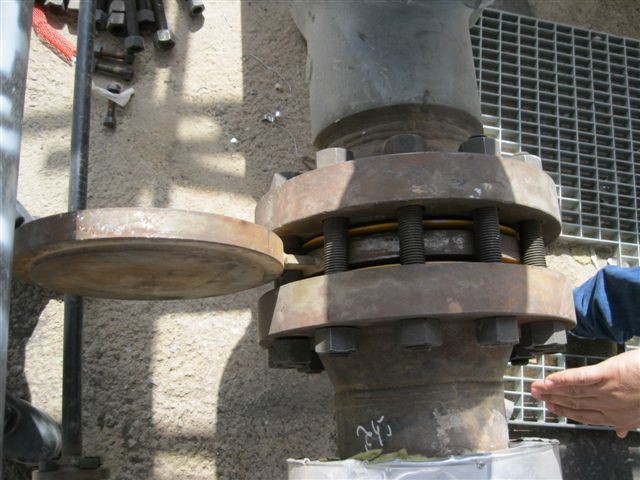

9.در شکل های آخر نماد Spacer   و Spectacle  را میبنیم این کامپوننت ها برای اتصال موقت ، برای تعمیر و یا تمیز کردن خط به کار می رود
که spacer  ها مدل های باز وبسته شان به صورت جدا از هم است وکه با دو فلنج در خط فیکس شده اند اما Spectacle  ها به هم پیوسته اند. سایر نمادهای خط را در سمینارهای بعدی خواهیم گفت



Line number
در p&id  برای هرخطی مشخصه هاس فنی آن خط را در قالب line number   نمایش می دهند که در برگیرنده ی مشخصات زیر میباشد:
1.سایز خط
2.نوع سرویس خط
  Serial number.3
4.کلاس خط (وابسته به درجه حرارت و فشار خط و متریال می باشد )
5. و نوع finishing
برای مثال یک خط را از p&id   انتخاب می کنیم:



نشان گر خط 10 اینچ با سیال FG  (FUEL GAS)   می باشد  در unit 122   و شماره سریال 10007 و کلاس خط  D01   و بدون عایق می باشد
لازم به ذکر است فرمت line number   در راهنمای مدرک p&id  می آید

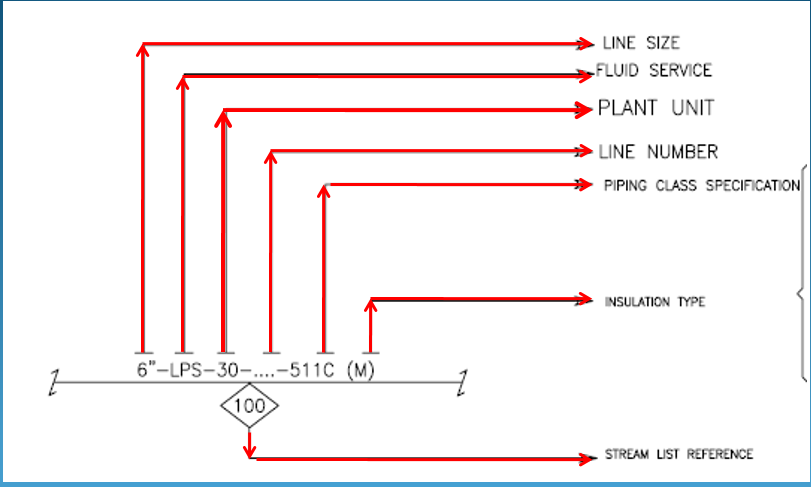

نمونه ای از فرمت line number

انواع نماد های کنترلی که در p&id   پرکاربرد هستند

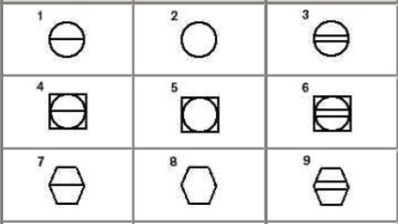

اشکال1,2,3 : Discrete instrument برای تشریح کار ادوات ابزار دقیق
اشکال :4,5,6 Share display دستگاهایی هستند که عملکرد خودرا بادیگر دستگاه ها به اشتراک میگذارنند
اشکال :7,8,9  Computer function دستگاهایی که توسط کامپیوتر کنترل می شوند .

مثلا یک Discrate instrument   فشارلوله را اندازه گیری می کند وابزارهای Shared display  فشاز را به اپراتور نشان می دهند و یک ابزار computer function  نقش مدیریت و فرماندهی را دارد مثلا به یک شیر فرمان می دهد که باز و یا بسته شود.
ادوات ابزار دقیق
درP&ID نوع وکار کرد کلیه ادوات ابزار دقیق را مشخص میکند برای این کار از یک دایره استفاده میکنند.که به سه دسته تقسیم بندی می شود.

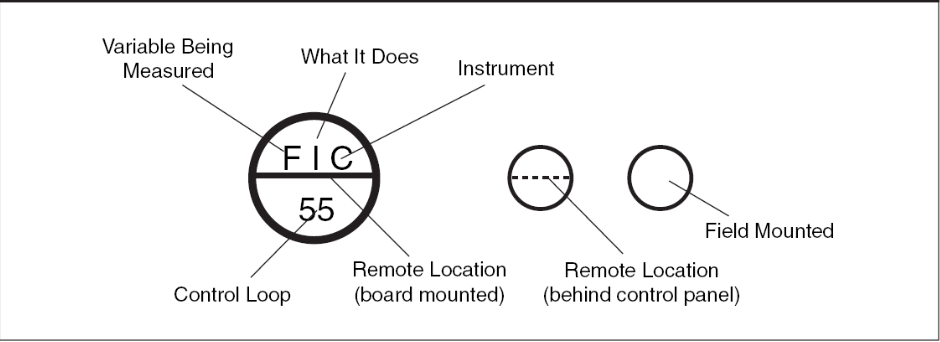

نمای کلی دایره ها
بدون خط: نشانگر اینکه تجهیز روی خط پروسه ویا درنزدیکی آن قرار دارد
با خط پر: بیان گر آن است که تجهیز روی تابلو و در جلو دید اپراتور قرار دارد
با خط چین : نشان می دهد که تجهیزدر پشت ویاداخل تابلو اتاق کنترل میباشد
حروف بالای نیم دایره
حرف اول: بیان گر کمیت های فیزیکی مثل دما ،فشار،چگالی و... میباشد
حرف دوم وسوم :عملکرد تجهیز را نشان می دهد.
اعداد پایین دایره شماره خط پروسه ویا شماره کنترل را نشان می دهد.



تعدادی از نماد های مهم برای شناسایی ادوات ابزار دقیق

حرف اول
A            analysis
C     conductivity
D             density
E             voltage
F           flow rate
L                  level
P            pressure
T       temperature
V            viscosity

حرف دوم وسوم
C          control
I       indication
T         transmit
V             valve
G             glass (دریچه نظاره دستگاه)





به طور مثال این شکل شیر کنترل فشار را نشان می دهد . و تجهیز ابزار دقیق روی شیر ویا درنزدیکی آن واقع شده است.
